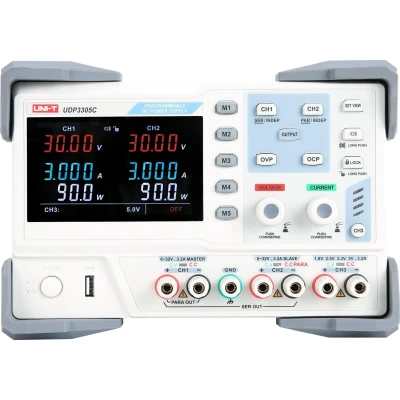

Laboratórny napájací zdroj UNI T UDP3305C, 3 kanálový, RS232, 0...30 V, 0...5 A, 315 W

Programovateľný jednosmerný napájací zdroj UDP3305C je cenovo výhodný, značkový laboratórny napájací zdroj so štyrmi nezávislými kanálmi od výrobcu UNI-T. Zdroj obsahuje klasický lineárny transformátor av kanáloch CH1, CH2 umožňuje prácu v režime nastavenia konštantného výstupného napätia (CV) v rozmedzí 0 až 30V alebo v režime konštantného výstupného prúdu (CC) 0 až 5A. Kanál CH3 poskytuje na výstupe konštantné napätie s možnosťou zvolenia hladiny 1,8V; 2,5V; 3,3V alebo 5,0V a má ochranu proti preťaženiu pri dosiahnutí odberu prúdu 3,2A. Okrem toho je na prednom paneli konektor USB, ktorý slúži ako kanál CH4 a je ním možné nabíjať napr. mobilný telefón napätím 5V/2A.. Kanály CH1 a CH2 môžu pracovať nezávisle na sebe, alebo je možné ich interne prepojiť sériovo alebo paralelne, potom zdroj dodáva napätie 0 až 60V/0 až 5A alebo 0 až 30V/10A.. Laboratórny zdroj má EBTN displej so 6 vysoko presnými ukazovateľmi, ktoré zobrazujú súčasne napätie, prúdy a výkony v každom z oboch kanálov CH1 a CH2 s presnosťou na 4 miesta.. Zdroj má programovateľné parametre. Má 5 pamätí na jednoduché uloženie a vyvolanie nastavených režimov, a zámok tlačidiel pre zabránenie nechcenej zmeny parametrov. Na zadnej strane skrine zdroja sú konektory USB-Device a RS232 a rozhranie DIGITAL I/O pre diaľkové ovládanie zdroja. Pomocou dodaného softvéru je možné v reálnom čase na pripojenom PC zaznamenávať a zobrazovať v tabuľke Excel, alebo v grafe, odberové alebo nabíjacie charakteristiky pripojenej záťaže a na základe komunikačných príkazov SCPI môže komunikovať s počítačom. Pravidelné kalibrácie je možné vykonávať softvérovo.. Zdroj obsahuje teplotne riadený ventilátor, dlhodobé teplotné preťaženie transformátora laboratórneho zdroja strážia snímače, ktoré pri dosiahnutí medznej hodnoty zdroj vypnú a po ochladení opäť zapnú.. Parametre produktu :. - jemné nastavenie prúdov a napätia v oboch kanáloch CH1 a CH2. - šesť štvormiestnych displejov pre okamžitú kontrolu napätia, prúdov a výkonov v kanáloch CH1 a CH2. - nastavenie napätia 0 až 30V s rozlíšením 10mV. - nastavenie prúdov 0 až 5A s rozlíšením 1mA. - práca kanálov CH1 a CH2 v režimoch konštantné napätie, konštantný prúd. - možnosť interného prepojenia kanálov CH1 a CH2 do série alebo paralelne. - kanál CH3 s pevne nastaveným napätím 1,8V; 2,5V; 3,3V alebo 5,0V max. 3,2A. - kanál CH4 na konektore USB na prednom paneli na nabíjanie napr. mobilného telefónu. - zabudovaný bzučiak pre indikáciu zmeny stavov. - uzamykanie tlačidiel pre zabránenie nechcenej zmeny parametrov. - rozhranie USB-Device, RS232, DIGITAL I/O na zadnom paneli. - teplotne riadený chladiaci ventilátor. - odpojenie od napájania pri teplotnom preťažení transformátora. - na zadnej strane volič vstupného napätia 110V/120V/220V/230V (AC 50/60Hz). Technické parametre :. - menovité výstupné napätie CH1 a CH2: 0 až 30V. - menovitý výstupný prúd CH1 a CH2: 0 až 5A. - celkový menovitý výstupný výkon: 315W. - rozlíšenie nastavenia napätia/prúdov (CH1 a CH2): 10mV/1mA. - v režime (CV) presnosť nastavenia napätia (CH1 a CH2): ? (0,01% meranej hodnoty +3mV, pri prúde ? 3A). - v režime (CV) presnosť nastavenia napätia (CH1 a CH2): ? (0,02% meranej hodnoty +5mV, pri prúde > 3A). - v režime (CC) presnosť nastavenia prúdu (CH1 a CH2): ? (0,2% meranej hodnoty +3mA). - hluk a šum (20 Hz až 20 MHz) na výstupoch CH1 a CH2: ?1mV RMS / ?3mA RMS. - menovité výstupné napätie (presnosť)/prúd CH3: 1,8V; 2,5V; 3,3V; 5,0V (±3%, dá sa presne nastaviť)/max. 3,2A. - hluk a šum (20 Hz až 20 MHz) na výstupe CH3: ?2mV. - výstupné napätie/max. prúd v kanáli CH4 (USB): 5V ± 0,25V/2A. - teplotný koeficient napätia//prúd: ? 300ppm/°C // ? 300ppm/°C. - menovité napájacie napätie: AC 110V/120V/220V/230V / (50/60Hz). - istenie (pri napájaní 110/120V/AC): trubičkovou poistkou typu: T6,3AL/250V (20x5mm). - istenie (pri napájaní 220/230/AC): trubičkovou poistkou typu: T3,13AL/250V (20x5mm). - rozmery (šírka x výška x hĺbka): 240 x 168 x 347mm. - hmotnosť: cca 10,2 kg. - hrubá hmotnosť kartónu: 12 kg. Obsah individuálneho balenia :. - laboratórny zdroj UDP3305C: 1ks. - napájací kábel: 1 ks. - kábel interface USB-A – USB-B (UT-D14): 1 ks. - sada pripojovacích káblov s krokodílkami: 1 sada. - náhradné poistky: 1ks. - návod na použitie: 1ks. - na objednávku komunikačný kábel RS232: 1 ks. Balenie pre veľkoodberateľov :. - štandardné množstvo na kartón: 2 ks. - štandardné rozmery kartónu: 445 x 365 x 300 mm. VÝROBCA: UNI-T. www.uni-t.cz. Odkaz na stiahnutie softvér pre prepojenie s PC:. https://instruments.uni-trend.com/EU-EN/powersupplies/udp3300.html

Programovateľný lineárny zdroj jednosmerného prúdu série UDP3300Napájací zdroj jednosmerného prúdu série UDP3300C s tromi nezávislými výstupmi je cenovo výhodný programovateľný zdroj jednosmerného prúdu s vynikajúcim výkonom, spoľahlivým výstupom a prehľadným rozhraním.Prístroj má režim konštantného napätia (CV) a konštantného prúdu (CC), funkcie ochrany proti skratu a prepätiu, ktoré dokážu dokonale splniť rôzne požiadavky na testovanie.FunkcieVysoko presné 4-miestne zobrazenie napätia a prúduVypnutie pamäteOchrana proti prepätiu/prúdu/teploteZámok klávesniceViditeľné nastavenie výstupného napätia/prúduInteligentný ventilátor s riadenou teplotounabíjacie rozhranie USB 5V/2AViditeľné nastavenie výstupného napätia/prúdu Zariadenie USB, rozhranie RS2325 súprav pamäte nastavenia: Ml -M5Technické údajeModel: UDP3305CVýstupné napätie (CHI/CH2): 0 - 30VVýstupný prúd (CHI/CH2): 0 - 5AVýstupný výkon: 315 WRozlíšenie: 10 mV, 1 mARežim regulácie výkonu CV ≤01%+3mVRežim regulácie výkonu CC ≤2%+3mARegulácia nabíjania režim CV ≤0,01%+3mV (
